Navigasyon Rehberleri İçin Meteorolojik Yüzen LiDAR Hidrolojik İzleme Boyleri

1
MOQ
1300000-1800000USD
fiyat
Navigasyon Rehberleri İçin Meteorolojik Yüzen LiDAR Hidrolojik İzleme Boyleri
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Vurgulamak:

Meteorolojik Boy

,

navigasyon rehberleri için boyalar

,

Hidrolojik İzleme Boyası
Temel bilgiler
Menşe yeri: ÇIN
Marka adı: Blue Aspirations
Sertifika: OWA Stage 2
Model numarası: BA-FLS-NX5
Ödeme & teslimat koşulları
Ambalaj bilgileri: 3 Standart konteyner
Teslim süresi: 2-3 ay
Ödeme koşulları: T/T
Yetenek temini: 3 Birim/Ay Ön doğrulama olmadan.
Ürün Açıklaması

Yüzen LiDAR-Hidrolojik boya

1Yüzen platform.

Yüzen platform, PE kabuklarının içine yerleştirilen 4 köpük blokundan oluşur. döner kalıplama ve modüler yapıları yüzen Lidar sisteminin yüklenmek için kolayca sökülmesini sağlar Bu, iç ve uluslararası nakliye için zaman ve maliyet tasarrufu sağlar.

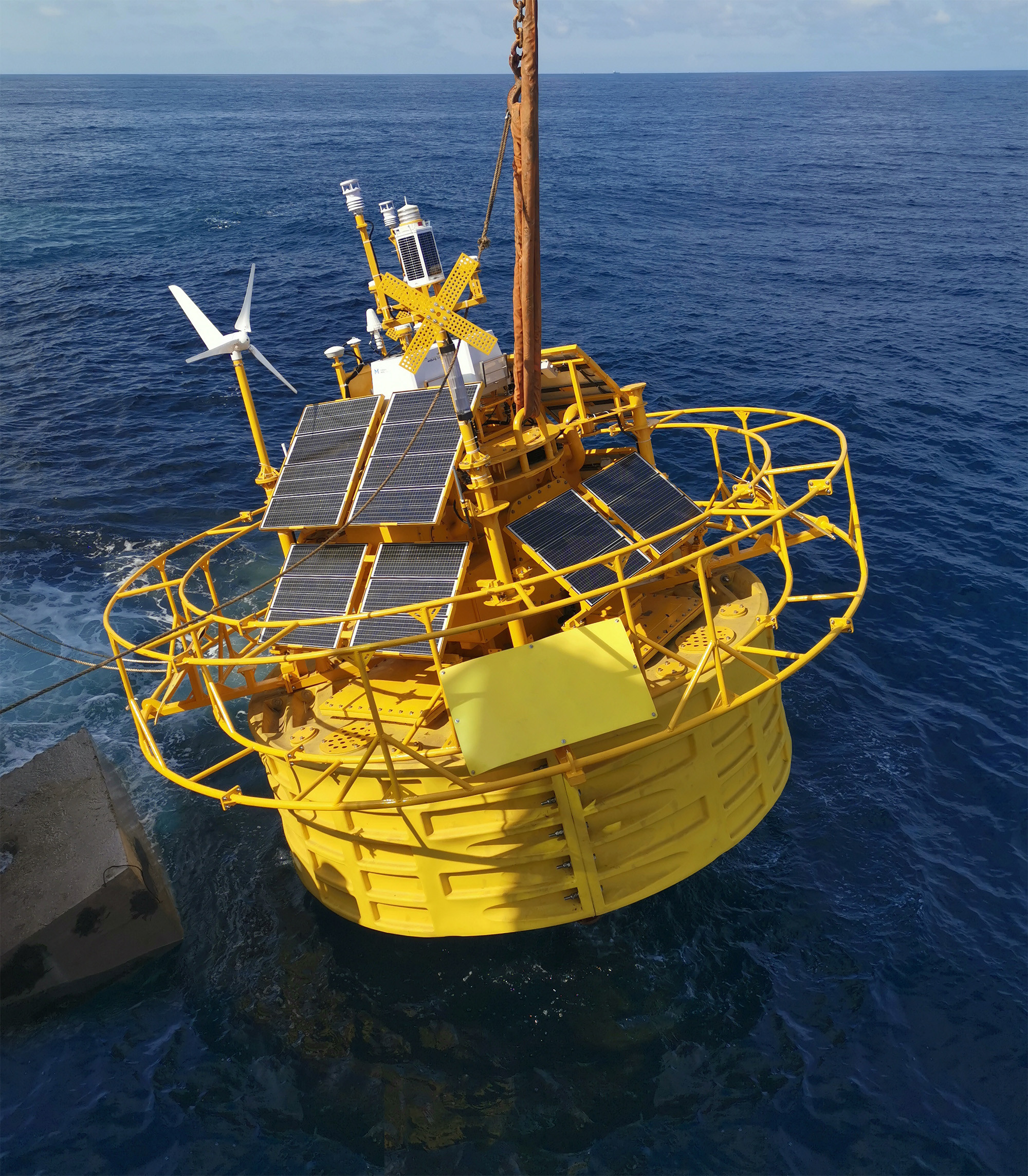

Navigasyon Rehberleri İçin Meteorolojik Yüzen LiDAR Hidrolojik İzleme Boyleri 0


2Tasarım İlkeleri

Güvenilirlik, herhangi bir yüzen Lidar sisteminin en önemli özelliğidir ve Blue Aspirations'ın tasarım felsefesinin temel ilkesidir.Telekomünikasyon endüstrisinden tasarım ilkeleri konusunda ekibimizin uzmanlığına dayanarak, sistem, anahtar bileşenlerinde yedekliliği vurguluyor. Ticari model, hata yollarını modellemek ve tek hata noktalarını ortadan kaldırmak için simülasyonlar kullanarak tekrarlı olarak tasarlandı.Bu ilkelerin yüzen Lidar sisteminde nasıl yer aldığına ilişkin önemli örnekler şunlardır::

  • Rüzgar ve hareket verileri için en az iki alım kaynağı;
  • Her bir veri alma sensörü bağlantısından en az iki tane;
  • Sunucu durgunluğu durumunda birbirleriyle sorunsuzca takas edecek şekilde yapılandırılmış iki sunucu;
  • Elektrik sıkıntısı riskinin önemsiz olmasını sağlamak için her bir güç kaynağı sisteminde yedekleme;
  • Tek bir batarya bankasının arızası durumunda yük aktarımı için tasarlanmış otomatik anahtarlama devresine sahip ayrı dolaplara monte edilmiş batarya bankaları;
  • 2/3/4G yokluğunda en az iki kanalı olan yukarı bağlantı ve aşağı bağlantı veri iletişim alt sistemi ve
  • Yüksek kaliteli verilerin sağlanmasını sağlamak için yön ve hareket ölçümleri için yedek kaynak, sistem maskelerine, antenlerine,Birincil GNSS-INS ve pusula sensörleri.

Navigasyon Rehberleri İçin Meteorolojik Yüzen LiDAR Hidrolojik İzleme Boyleri 1



3Hareket tazminatı.

Boyun hareketi, LiDAR rüzgar yönünü ve rüzgar hızını ölçümleri etkilediğinden, Blue Aspirations'ın sistemi yüksek çözünürlüklü tonlama ve yuvarlama verilerini elde etmek için bir hareket sensörü ile donatılmıştır.ve doğruluk ve DGPS sensörleri doğru doğruluk bilgileri elde etmek içinPatentli algoritmamız daha sonra LiDAR rüzgar hızı verilerini uygun yatay düzlüğe doğru düzeltmek için bir projeksiyon yöntemi kullanıyor.LiDAR kurulum açısını hesaplayarak doğruluk sensöründen doğru kuzey, sistem aynı zamanda toplanan rüzgar yönü verilerini doğru açıya dönüştürebilir.



3Teknik ayrıntılar

Modüller Ayrıntılar
Balon

-Diametri: 5m.

- Yüksekliği: 9m.

- Ağırlığı: 14.5 ton

- Net yüzerlik: 10.5 ton

- Yapı: çoklu dolaplar

- Malzemeler: PE, karbon çelik, paslanmaz çelik
Bağlama Sistemi

- Su derinliği: >5m

- Çapa: çimento bloğu ve/veya demirleme çapa

- Çıkıştırma: tek nokta çıkıştırma

- Derin su derinliği de dahil olmak üzere site özel gereksinimlerine göre ayarlanabilir

- Çoklu demirleme sistemi de mevcuttur
Kontrol Sistemi

- Endüstriyel PLC

- ya da BA'nın yerleşik denetleyici.
LiDAR'lar

- LiDAR'lar:DUal LiDAR(öntanımlı)

(Windcube offshore versiyonu; ZX 300M, Movelaser B300M)
Güç kaynağı

- Batarya kapasitesi: toplam 60kwh çoklu gruplarda;

-Rüzgar Türbinleri: 2×350W;

-Güneş panelleri: 1600W, birden fazla grup;

- Yakıt hücreleri: 2x110W 224L yakıt ile ((eleştirel)
Navigasyon Sistemi

-AIS×1

-Radar yansıtıcısı×2

- IALA uyumlu navigasyon ışığı1×-1

Çift navigasyon ışığını destekler ama yerel yetkililerin gereksinimlerini karşılamak gerekir
Konumlandırma Sistemi

- Yönler: 0-360°

- Yön doğruluğu: 0.09° (2m baz çizgisi)

- Konumlama doğruluğu: 0.5m (uzak, SBAS modu)
Hareket sensörleri -GNSS-INS sensörü×2 veya GNSS-INS sensörü×1 ve MRU sensörü×1
İletişim Sistemleri

-SAT Modülleri: Iridium SBD×1, diğer Geniş Bantlı SAT veri modülleri (ihtiyaçlıdır);

- Mobil Ağlar: 2G / 3G / 4G × 1; 2.4G / 5G Wi-Fi × 2; Yerel Ethernet bağlantısı
Veri Alımı

- Çift Endüstriyel Bilgisayarlar

- Arayüzler: seri × 6, Ethernet × 2

Hidrolojik sensörler

(ihtiyaç duyulmaz)

-Doppler akım sensörü.

- Dalga sensörü ve su derinliği sensörü

- Su tuzluluğu ve sıcaklık sensörü


Navigasyon Rehberleri İçin Meteorolojik Yüzen LiDAR Hidrolojik İzleme Boyleri 2

5Validasyon Özetleri

Bu belgeye, verilerin doğruluğunu ve verilerin kullanılabilirliğini destekleyen müşterilerimizden veya müşterilerimiz tarafından belirlenen üçüncü taraflardan gelen raporların bir özetini eklemek istiyoruz.

Ana sonuçların bir özeti aşağıda verilmiştir.

Müşteri Proje Adı Boy veLiDARModel Referans Raporun sahibi Zaman Ana bulgular
Mavi Arzular

Karbon Güvenliği

OWA yol haritası 2. aşama doğrulama (Dundee, İskoçya)

BA-FLS-NX5,

ZX 300M x 1;

Deniz dışı rüzgar küpü V2 x1



Offshore

Met Mast

Inch Cape



Oldbaum Hizmetleri Birleşik Krallık

(Üçüncü şahıs sertifikası veren).

DNV nihai raporu gözden geçirecek

 2023.3 - 20239

Windcube için 2. aşama ara değerlendirme raporu:

Süresi: 77 gün;Sistemkullanılabilirliği% 100

Verilerkullanılabilirliği: Tüm ölçüm yükseklikleri için >99.2%

Veri doğruluğu ((Rüzgar hızı):

>2m/s: R2> 0.991Eğim: 0.995 ~ 1.001

4~16m/s: R2> 0.985, Eğim: 0.988 ~ 1.001

Verilerin doğruluğu ((Rüzgar Yönü):

91m: R2>0.998Eğim: 1.003,

101m: R2>0.998Eğim: 1.003,

111m:R2>0.998Eğim: 1.003,
Çin Üç Boğaz

Yangjiang,

Guangdong

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Mavi

Aspirasyonlar

 2021

Süresi: 2 ay;Sistemkullanılabilirliği% 100

Verilerkullanılabilirliği: Tüm ölçüm yükseklikleri için >99.98%

Veri doğruluğu ((Rüzgar hızı):

>2m/s: R2> 0.9959, Eğim: 0.9964 ~ 1.0096

4~16m/s: R2> 0.9921, Eğim: 0.9986 ~ 1.0122

Verilerin doğruluğu ((Rüzgar Yönü):

50m: R2 >0.9987Eğim: 1.0125, Offset:-1.9075

100m: R2 >0.9986Eğim: 1.0198, Offset:-1.4955
Çin Üç Boğaz

Yangjiang,

Guangdong

BA-FLS-NX5,

Molas B300M

Offshore

Met Mast

Şangay

Enstitü

 2022

Süresi: 2 ay;Sistemkullanılabilirliği% 100

Verilerkullanılabilirliği: Tüm ölçüm yükseklikleri için >98.5%

Verilerin doğruluğu(Rüzgar hızı):

>2m/s: R2 > 0.99Eğim: 1.00~1.01

4~16m/s: R2 > 0.99Eğim: 1.00~1.02

Verilerin doğruluğu(Rüzgar Yönü):

R2 > 0.97Eğim: 1.03, Offset: -1.3
Mavi Arzular

Prototip

doğrulama,

Zhoushan, kıyı yakını

BA-FLS-2.4,

ZX 300M

Düz ZX

300M

 DNVGL 2019

Süresi:1 ay;Sistemkullanılabilirliği% 100

Verilerkullanılabilirliği: Tüm ölçüm yükseklikleri için% 97'den fazla

Verilerin doğruluğu(Rüzgar hızı):

>2m/s: R2 > 0.994, Eğim: 0.994 ~ 1.003

Verilerin doğruluğu(Rüzgar Yönü):

R2 > 0.999, Eğim: 0.998-1.002,

Değişim: -0.83 ~ 0.04
Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

 Huarun 2020

Süresi:1 ay;Sistemkullanılabilirliği:% 100

Verilerkullanılabilirliği: 120m hariç tüm ölçüm yükseklikleri için >96.24% (Not: 91.31%, birkaç sisli gün)

Verilerin doğruluğu(Rüzgar hızı):

>2m/s: R2 > 0.9918, Eğim: 0.9889 ~ 1.0283

4~16m/s: R2 > 0.9851, Eğim: 0.9851 ~ 0.9938

Verilerin doğruluğu(Rüzgar Yönü):

R2 > 0.9981Eğim: 0.9826 ~ 0.9961, Offset: -0.758 ~ 1.4559

Şangay

Enstitü

Nanhui,

Şangay

BA-FLS-NX5,

ZX 300M

Düzeltilmiş.

platform

ZX 300

Mavi

Arzular

 2020

Süresi: 2 ay;Sistemkullanılabilirliği% 100

Verilerkullanılabilirliği:Tüm ölçüm yüksekliği için% 99.7'den fazla

Verilerin doğruluğu(Rüzgar hızı, >2m/s ve 4~16m/s): R2 > 0.97, Eğim: 0.98 ~ 1.02

Not: platform LiDAR rüzgar yönü ile ölümcül bir sorun var böylece rüzgar yönü karşılaştırılmıyor

Güç

Çin

 Shantou

BA4.1S,

ZX 300M

     2020

Süresi: 2 ay;Sistemkullanılabilirliği% 100

Verilerkullanılabilirliği: Tüm ölçüm yükseklikleri için >99.0%
